? 具有調節型水平式浮球
? IR-450-60-R
? 伯爾梅特 IR-450-60-R 型液位控制閥是一款液壓驅動的隔膜式水力控制閥，具有調節型水平式浮
? 球。無論流量如何波動，該款閥門均可控制蓄水池注水，保持固定水位。
產品特性和優點
? 系統壓力驅動，水力控制
? 利用浮球進行調節控制
? 蓄水池可始終處于充滿狀態
? 先進的球型設計，流體阻力小效率高
? 流道無阻隔
? 單個活動部件
? 過流量大
? 全支撐式隔膜，動作平衡穩定
? 開啟和驅動所需壓力較低
? 具有卓越的低流量調節性能
? 實現閥門緩閉
? 有效防止隔膜變形
? 安裝于蓄水池外部
? 閥門及浮球維修方便
? 損耗小，使用壽命長
? 可方便地進行在線檢查和維護
典型應用
? 大面積蓄水池
? 小容量蓄水池
? 無電源的應用場合
? 混肥罐
材料
? 閥體和閥蓋
? 聚酯涂層鑄鐵或球墨鑄鐵（10'';DN250 及更大尺寸閥門）
? 彈簧：不銹鋼
? 隔膜：天然橡膠，尼龍纖維和強化材料
? 螺栓、螺柱和螺母：鍍鋅鈷鋼
? 配件：黃銅
? 配管及接頭：增強塑料和黃銅

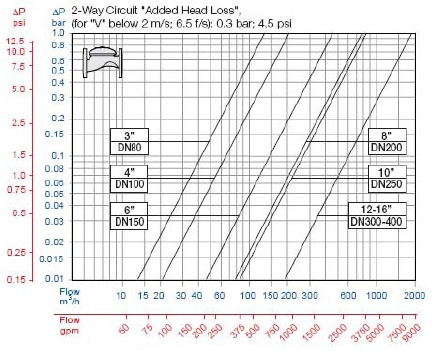

流量表
工作原理
水流從閥門進水口連續地通過針閥[1] 進入控制閥[2]。水位升高時，浮球[3] 上升，浮球導閥[4]緩閉?？刂魄粔毫υ龃螅y門緩閉，注水速度降低，閥門關閉嚴實滴水不漏。水位下降時，浮球導閥排出控制腔的壓力，閥門逐漸開啟。針閥控制關閉速度。利用球閥[5] 可手動關閉閥門。
技術參數
閥門形式和尺寸：球型：3-16'' ：DN80-400、角型3-4''DN80-100
| 尺寸 | 3'' | 4'' | 6'' | 8-16'' | |
|---|---|---|---|---|---|
| DN80 | DN100 | DN150 | DN200-400 | ||
| 螺旋連接 | 球型 | · | |||
| 角型 | · | ||||
| 法蘭連接 | 球型 | · | · | · | · |
| 角型 | · | · | |||
| 卡箍連接 | 球型 | · | · | · | |
| 角型 | · | · | |||
壓力等級：16bar，232psi
工作壓力范圍：0.5-16bar ；7-232psi
如需更低工作壓力的閥門，歡迎聯系我們
尺寸及重量
| 尺寸 | DN Inch |
80 3 |
100 4 |
150 6 |
200 8 |
250 10 |
300 12 |
350 14 |
400 16 |
|---|---|---|---|---|---|---|---|---|---|
| L | mm inch | 250 | 320 | 415 | 500 | 605 | 725 | 742 | 742 |
| 9.8 | 12.6 | 16.3 | 19.8 | 23.8 | 28.5 | 29.2 | 29.2 | ||
| H | mm inch | 210 | 242 | 345 | 430 | 460 | 635 | 655 | 965 |
| 8.3 | 9.5 | 13.6 | 16.9 | 18.1 | 25 | 25.8 | 38 | ||
| C | mm inch | 125 | 145 | 207 | 258 | 276 | 381 | 393 | 579 |
| 5 | 5.7 | 8.2 | 10.2 | 10.9 | 15 | 15.5 | 22.8 | ||
| R | mm inch | 100 | 112 | 140 | 170 | 202 | 242 | 260 | 300 |
| 3.9 | 4.4 | 5.5 | 6.7 | 8 | 9.5 | 10.2 | 11.8 | ||
| A;B | mm inch | 300 | 312 | 353 | 383 | 403 | 490 | 494 | 500 |
| 11.8 | 12.3 | 13.9 | 15.1 | 15.9 | 19.3 | 19.4 | 19.7 | ||
| 重量 | Kg ib | 19 | 28 | 68 | 125 | 140 | 290 | 358 | 377 |
| 41.9 | 61.7 | 149.9 | 275.6 | 308.6 | 639.3 | 789.2 | 831.1 |
文中產品的技術標準與性能介紹均轉載自品牌官網，品牌方擁有最終解釋權。
